Как устроен смартфон

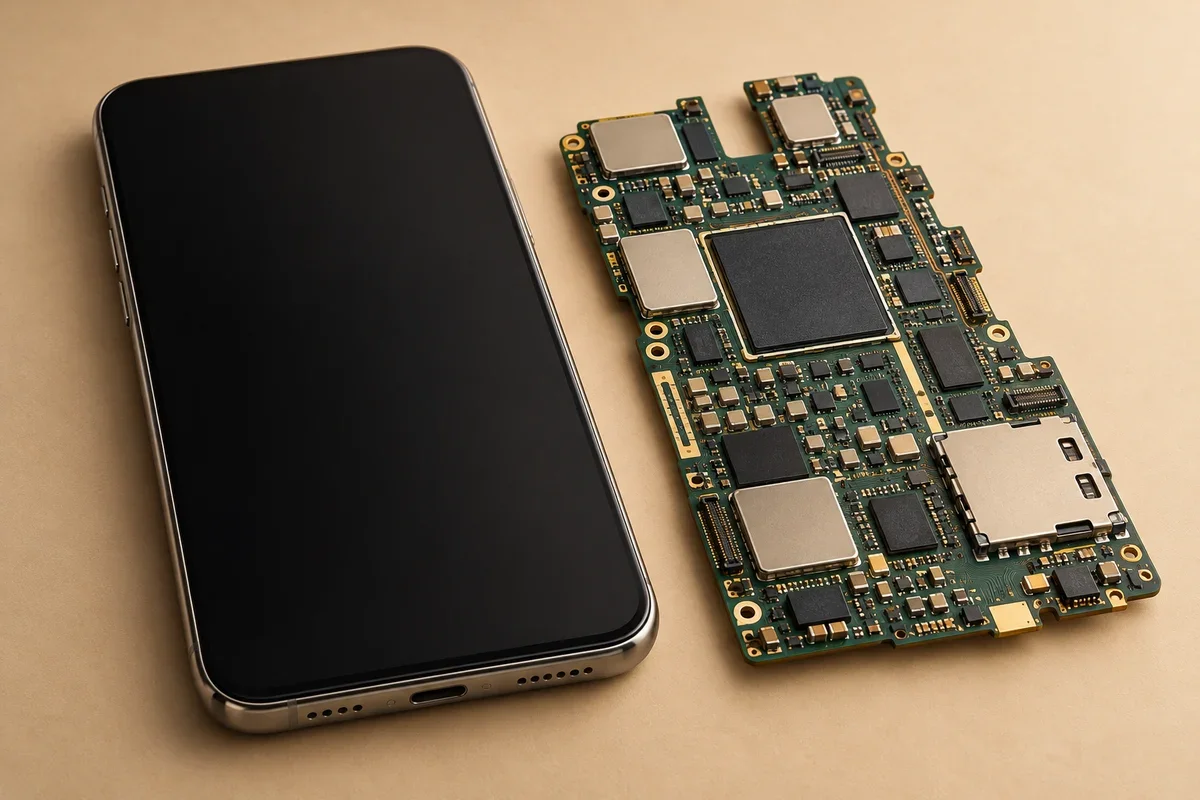

Смартфон кажется цельным предметом, но внутри он устроен как небольшой город. Процессор выполняет команды, память хранит программы и файлы, радиомодули связывают устройство с сетями, а датчики сообщают ему об окружающем мире. Все эти части должны работать согласованно и укладываться в ограниченный запас энергии.

Устройство не выполняет одну задачу за раз. Пока на экране открыта карта, смартфон может принимать сообщения, измерять движение и поддерживать соединение с сетью. Специальная операционная система распределяет работу между компонентами и показывает результат человеку.

1Процессор и память

Процессор — вычислительный центр устройства. Он выполняет команды приложений: рассчитывает положение элементов на экране, обрабатывает нажатия, декодирует видео и управляет обменом данными.^[1] В смартфоне рядом с ним обычно находятся специализированные блоки, которые эффективнее выполняют отдельные задачи, например обработку графики или изображений.

Память бывает разной по назначению. Оперативная память временно держит данные активных программ, чтобы к ним можно было быстро обратиться. Когда питание выключается, содержимое такой памяти исчезает. Внутреннее хранилище сохраняет приложения, фотографии и документы надолго. Его можно представить как рабочий стол и шкаф: на столе лежит то, что нужно прямо сейчас, а в шкафу — запас на будущее.

Чипы не работают в одиночестве. Контроллеры помогают обмениваться данными между процессором, памятью, камерой и радиомодулями. Если несколько задач требуют ресурсов одновременно, система решает, какой из них уделить внимание в первую очередь. Так устройство старается оставаться отзывчивым, не тратя всё время и энергию на одну программу.

2Сенсорный экран

Экран состоит из множества маленьких участков изображения. Каждый такой элемент формирует цвет и яркость; из их сочетания складываются буквы, фотографии и значки. В современных устройствах экран часто одновременно распознаёт прикосновения благодаря сенсорному слою.^[4]

При касании меняется электрическое поле в точке контакта. Слой датчиков оценивает, где произошло изменение, а контроллер передаёт координаты операционной системе. Она сопоставляет касание с элементом интерфейса: например, с кнопкой или клавиатурой. При нескольких пальцах устройство может отслеживать несколько точек одновременно.

Между касанием и видимым результатом проходит цепочка действий. Программа получает координаты, меняет своё состояние, процессор готовит новый кадр, а экран обновляет изображение. Если эта цепочка работает быстро, человеку кажется, что интерфейс отвечает мгновенно. Это похоже на разговор: малейшая задержка заметна, если собеседник отвечает не сразу.

3Связь с сетями

Смартфон содержит несколько радиомодулей, потому что разные сети решают разные задачи. Мобильный модуль связывается с базовыми станциями оператора. Wi-Fi соединяет устройство с близкой точкой доступа, часто в доме или общественном месте.^[6] Bluetooth предназначен для коротких связей, например с беспроводными наушниками или клавиатурой.^[2]

Антенна превращает электрические сигналы в радиоволны и обратно. Для устойчивой связи важны не только мощность передатчика, но и форма антенны, положение корпуса, окружающие препятствия и протокол обмена. Подробно о локальной беспроводной сети рассказывает статья Как работает Wi-Fi. Радиоканал переносит цифровые данные, но сами приложения решают, что именно отправить и как показать ответ.

Когда пользователь открывает сайт, запрос проходит от приложения через сетевые компоненты телефона, затем по радиоканалу к внешней инфраструктуре. Входящие данные возвращаются по тому же маршруту. Если соединение нестабильно, устройство может повторять передачу или переключаться на другой доступный способ связи. Поэтому один и тот же сайт загружается с разной скоростью в разных местах.

4Камеры и снимки

Камера направляет свет через объектив на светочувствительную матрицу.^[3] Матрица измеряет свет в множестве точек, а процессор превращает эти измерения в цифровое изображение. Программа может объединять несколько кадров, корректировать цвет и уменьшать шум, поэтому готовая фотография не всегда является простым снимком одного мгновения.

В смартфоне камера тесно связана с вычислительной системой. Маленький объектив и ограниченное пространство корпуса задают физические пределы, а обработка помогает получить более удобный результат. Однако программное улучшение не может восстановить любые детали, которых объектив и матрица не зарегистрировали. Принципы подробно описаны в статье Как работает цифровая камера.

Камеры могут также измерять глубину сцены или фокусироваться по разнице сигналов. Конкретный набор методов зависит от устройства. Важно, что фотография получается совместной работой оптики, сенсора и вычислений, а не только характеристикой одного компонента.

5Датчики и навигация

Датчики движения помогают смартфону понять, повернут ли он, ускоряется ли и меняет ли направление. Акселерометр измеряет ускорение, в том числе связанное с земным притяжением. Гироскоп отслеживает вращение. Магнитометр оценивает направление магнитного поля. Приложение объединяет показания, чтобы, например, повернуть карту вместе с устройством.

Навигация обычно опирается на несколько источников. Спутниковый приёмник измеряет сигналы навигационных систем, а сеть и датчики движения помогают уточнить положение, когда спутниковый сигнал ослаблен. Статья Как работает GPS и спутниковая навигация объясняет, как приёмник вычисляет координаты по времени прихода сигналов.

Датчики дают измерения, а не готовые ответы. Они могут ошибаться из-за вибрации, помех, нагрева или особенностей установки внутри корпуса. Программное обеспечение сравнивает показания разных источников и сглаживает результат. Поэтому значок компаса иногда ведёт себя неточно рядом с металлическими предметами или сильными магнитными полями.

6Аккумулятор и энергия

Аккумулятор хранит энергию в химической форме и отдаёт её электрической системе телефона.^[5] Контроллер следит за зарядом и распределяет питание между компонентами. Экран, радиопередача, камера и вычисления расходуют энергию по-разному, поэтому активное видео или слабая связь могут быстрее разряжать устройство.

Нагрев связан с тем, что часть энергии превращается в тепло. Компактный корпус ограничивает, насколько быстро это тепло рассеивается. Система может снижать частоту вычислений или яркость, чтобы удержать температуру в рабочем диапазоне и продлить время работы.

Смартфон работает благодаря согласованной работе аппаратных частей и программ. Процессор и память обрабатывают информацию, экран делает результат видимым, радиомодули связывают устройство с другими сетями, а датчики добавляют сведения о движении и положении. Чем лучше эти элементы взаимодействуют, тем естественнее выглядит сложная техника в повседневном использовании.

7См. также

• Как работает Wi-Fi
• Как работает GPS и спутниковая навигация
• Как работает цифровая камера
• Кто изобрёл лампочку

^[1]: Andrew S. Tanenbaum, Todd Austin, Structured Computer Organization, Pearson. ^[2]: Bluetooth SIG, Bluetooth Technology Overview, Bluetooth SIG. ^[3]: Eugene Hecht, Optics, Pearson. ^[4]: Texas Instruments, CapTIvate™ Touch MCUs Getting Started Guide (Rev. A), SLAU857A, Texas Instruments. ^[5]: David Linden, Thomas B. Reddy, Handbook of Batteries, McGraw-Hill. ^[6]: Cisco, Validate and Test Wi-Fi 6/6E and Wi-Fi 7 Wireless Throughput, Cisco.
